金刚石复合片钻头30全片

类  型:两翼全片
级  别:普通、加强、高强(超强)
适应岩层:
1-普通整片:f<8,岩层有裂隙,破碎较明显;
2-加强整片:f<12,岩石硬度高,岩层条件复杂;
3-高强(超强)整片:12<f<16岩石硬度高,为破碎及复杂岩层,采用球形复合片;
注:“F”为岩石的坚固性系数,称作:普氏系数,系煤炭行业区分岩石硬度的参考级别。
使用范围:
煤矿支护、工程隧道等小口径岩石孔钻进。

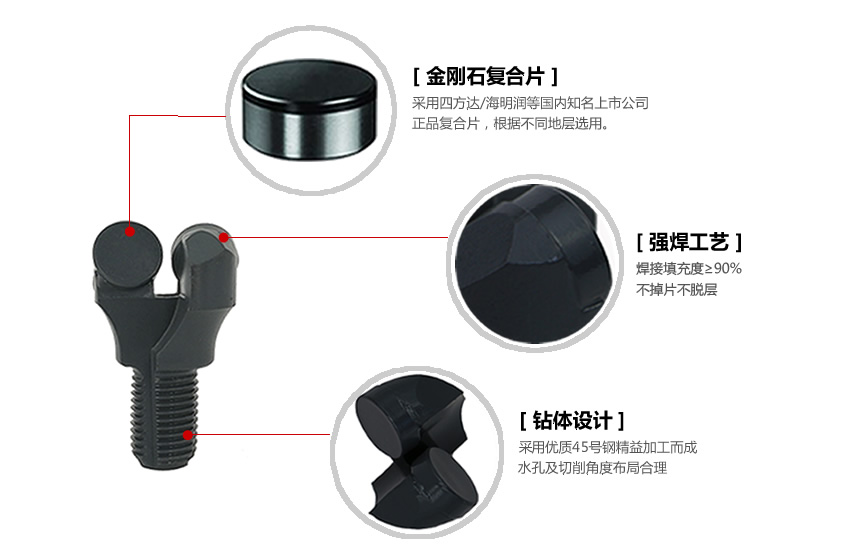

产品优势
详细参数及包装规格
参数
项目 单位 主要尺寸 公差
钻头直径 mm 25.27.28.29.30.32.36.42 ±0.3
钻头体大端直径 mm 24.26.27.28.29.31.35.41 ±0.1
钻头体腰部直径 mm 20
钻头高度 mm 44
钻头翼片长度 mm 15
联接部分长度 mm 17
联接螺纹 mm M14*1.5,M16*1.2 内6,外6h
水孔直径 mm 5 ±0.2
切削齿纵向角度 mm 15 ±0.1
磨耗比
复合片类型 焊接前 焊接后
磨耗比平均值不低于(*10) 单片磨耗比值不低于平均值的 磨耗比平均值不低于(*10) 单片磨耗比值不低于平均值的
低磨耗比片 10 60% 9 60%
高磨耗比片 30 60% 28.5 60%
重量及包装
  单位 规格
重量 Kg
包装形式 20只/盒,5盒/箱

金刚石复合片锚杆钻头产品类型及适应范围
产品名称 级别 金刚石复合片类型 适应岩层 钻头直径 常用丝扣 备注
PDC二翼锚杆钻头 普通 半片 F8 25
27
28
29
30
32
36
42
M14×1.5
M16
×2
M14
×2
M12
×2
我厂选用金刚石复合片有平片和球形片两种,平片进尺快,应用完整地层。球形片抗冲击能力强,不易崩片,适合破碎及复杂地层。具体选择方案请点击

PDC钻头优选表
全片
加强 半片 F10
全片
超强 全片(球齿型) F≤12
高强 全片(平片) F≤12
PDC三翼锚杆钻头 半片 F≤16 27,28,30,32
全片 F≤16 36,42
